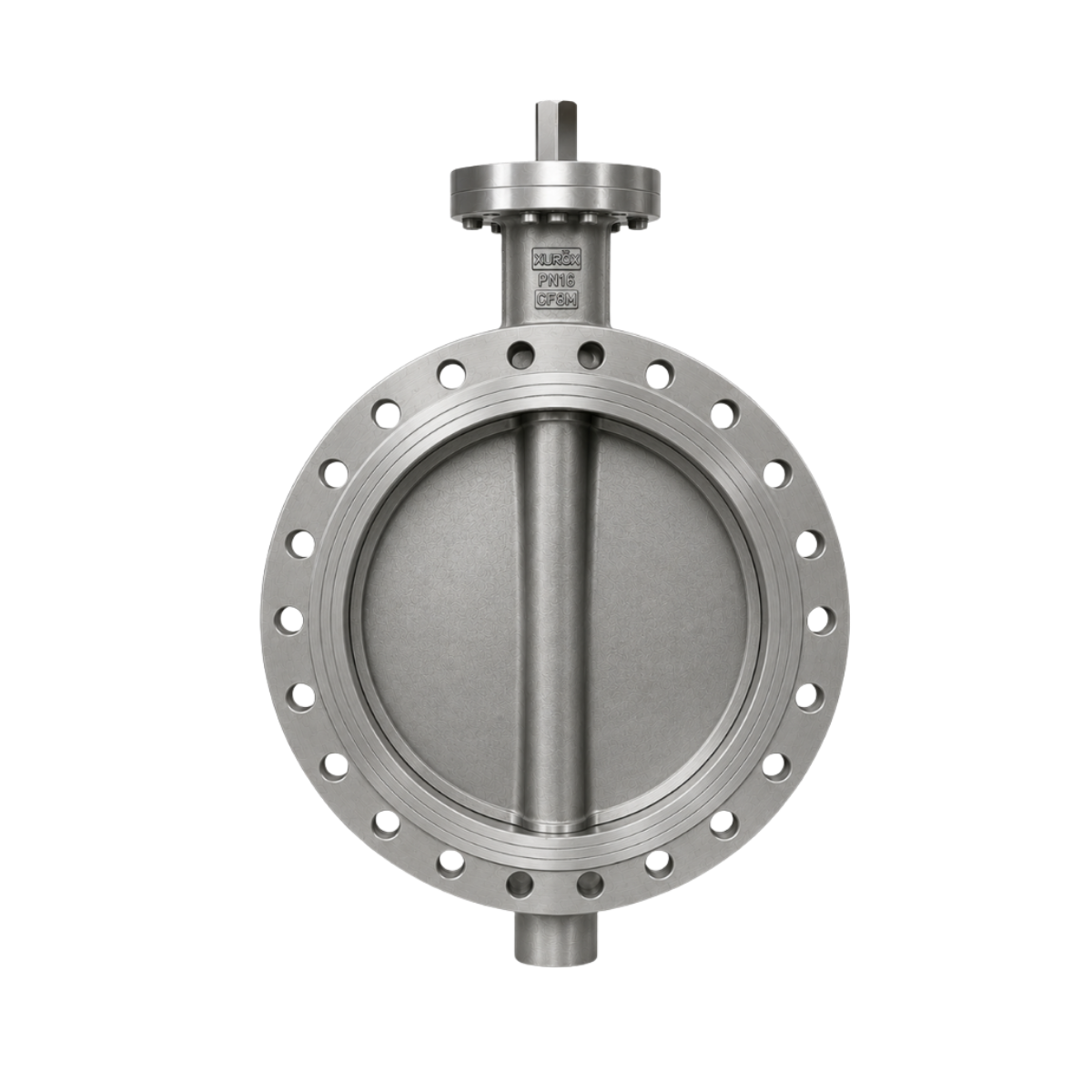

BRIDAS
METAL-METAL
BRIDAS
MATERIALES
DISEÑO
APLICACIONES
| RANGO | DN 150 – DN 1200 |
| CONEXIÓN | PN 6 / PN 10 / PN 16 / 150 Libras / 5K / 10K / 16K |
| NORMAS | DIN 2501 / ANSI 150 / JIS B22.20 |
| CUERPO | FUNDICIÓN NODULAR, ACERO INOXIDABLE, ACERO AL CARBONO, ALUMINIO, BRONCE, ALEACIONES ESPECIALES Y OTROS. |
| MARIPOSA | FUNDICIÓN NODULAR, ACERO INOXIDABLE, ACERO AL CARBONO, ALUMINIO, BRONCE, ALEACIONES ESPECIALES Y OTROS. |
| ASIENTO | METAL - METAL. |
| EJE | AISI 420 / AISI 304 / AISI 316 / SUPERDUPLEX / MONEL / INCONEL / 17-4PH / OTROS. |
| OTROS ACABADOS | CONSULTAR. |
| FACE TO FACE | ISO 5752 Serie 20 EN 558 Serie 20 API 609 Tabla 1 BS 5155 Serie 4 DIN 3202 Parte 3 Serie K1 |
| ENVOLVENTE | API 609 EN 593 ASME B16.42 ASME B16.34 ASME B16.24 EN 12516-1/2/3/4 MSS SP-67 AWWA C504 |
| BRIDA CABEZA | ISO 5211 |
| PRUEBA DE PRESIÓN | ISO 5208 Clase A API 598 EN 12266-1 Tabla A.5 Tasa A DIN 3230 BS 6755 ANSI B16.104 Clase IV |
| DISEÑO | DISEÑO CONCÉNTRICO, CON CUERPO Y EJE DE UNA SOLA PIEZA, SOPORTANDO TEMPERATURAS HASTA 650 ºC A 1 BAR DE PRESIÓN, CON CERO FUGAS EN EL EJE GRACIAS AL CIERRE DE LA EMPAQUETADURA CHESTERTON GRAFITO CON INCONEL. |
- ALTAS TEMPERATURAS SIN NECESIDAD DE ESTANQUEIDAD AL 100%. INSTALACIONES DE GASES CORROSIVOS (SULFÚRICOS, FOSFÓRICOS, FLUORHÍDRICOS, ETC., ETC.).
